在工業水處理、化工、食品飲料等領域，袋式過濾器是保障流體凈化質量的核心設備，而標準尺寸直接決定其適配性、安裝便利性與過濾效率。作為專業袋式過濾器廠家，水天藍依托成熟的生產工藝與行業標準積累，形成了覆蓋單袋、多袋的全系列標準尺寸體系，可滿足從小流量預處理到大流量工業凈化的多元需求。本文將為您從多維度解析袋式過濾器標準尺寸相關內容。
一、核心基礎：袋式過濾器濾袋標準尺寸
濾袋是袋式過濾器的核心過濾元件，其尺寸遵循行業通用規范，不同規格對應不同過濾面積與處理流量，是選擇過濾器殼體的首要依據。水天藍濾袋標準尺寸涵蓋1-5號常規規格，同時支持非標定制，具體參數如下表所示：
濾袋編號 | 標準尺寸（直徑×長度） | 對應英寸規格 | 過濾面積 | 理論水處理量 | 適用場景 |
1號濾袋 | φ180×430mm（φ7×17英寸） | 7"×17" | 0.25㎡ | 20t/h | 工業廢水預處理、循環水旁濾 |
2號濾袋 | φ180×810mm（φ7×32英寸） | 7"×32" | 0.5㎡ | 40t/h | 反滲透RO前置過濾、市政自來水凈化 |
3號濾袋 | φ108×230mm（φ4×9英寸） | 4"×9" | 0.09㎡ | 6t/h | 實驗室小流量過濾、小型設備配套 |
4號濾袋 | φ108×380mm（φ4×15英寸） | 4"×15" | 0.15㎡ | 12t/h | 小型水處理設備、家用凈水系統前置 |
5號濾袋 | φ152×520mm | - | 0.3㎡ | 12t/h | 中流量液體過濾、食品飲料初級凈化 |
關鍵說明
尺寸公差：濾袋直徑與長度公差控制在±0.3~0.8mm，確保與水天藍標準濾籃完美適配，避免漏液或安裝卡頓。
材質適配：不同尺寸濾袋可匹配聚丙烯（PP）、聚酯（PET）、尼龍（Nylon）、聚四氟乙烯（PTFE）等多種材質，滿足不同介質的耐溫、耐酸堿需求。
非標定制：針對特殊工況，水天藍可定制φ200×1000mm、φ250×1200mm等超大尺寸濾袋，同時支持加厚濾袋圈口與加固縫合設計，提升耐用性。
二、核心載體：水天藍袋式過濾器殼體標準尺寸

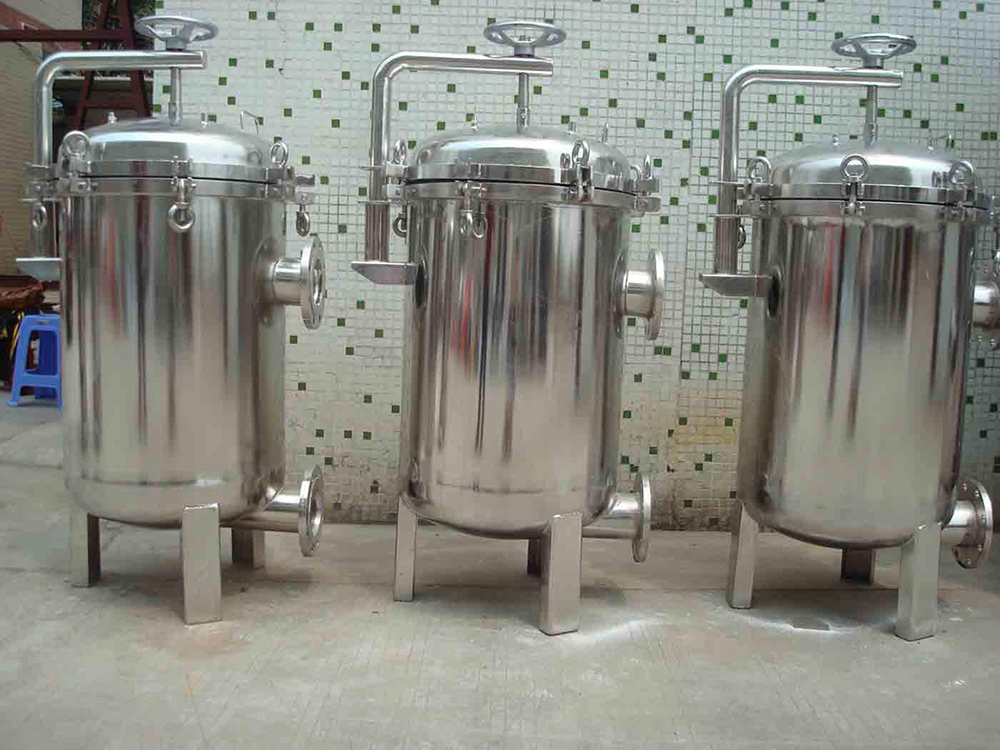

過濾器殼體是承載濾袋的核心部件，其內徑、高度、接口尺寸需與濾袋精準匹配，同時兼顧安裝空間與系統兼容性。水天藍殼體標準尺寸分為單袋式與多袋式兩大系列，均采用SUS304、SUS316L不銹鋼材質，符合壓力容器設計規范，具體參數如下：
型號規格 | 適配濾袋 | 筒體直徑×高度 | 進出口口徑 | 理論流量（t/h） | 結構形式 |
STL-Φ219×410×1袋 | 1號 | φ219×500 | DN32（1.5寸） | 10-20 | 卡箍式/法蘭式 |
STL-Φ219×810×1袋 | 2號 | φ219×900 | DN40（2寸） | 30-40 | 卡箍式/法蘭式 |
STL-Φ230×430×1袋（卡箍） | 1號 | φ230×520 | DN32（1.5寸） | 5月10日 | 快開卡箍式 |
STL-Φ230×810×1袋（卡箍） | 2號 | φ230×900 | DN40（2寸） | 10月20日 | 快開卡箍式 |
1.單袋式過濾器標準尺寸（適配1-2號濾袋）

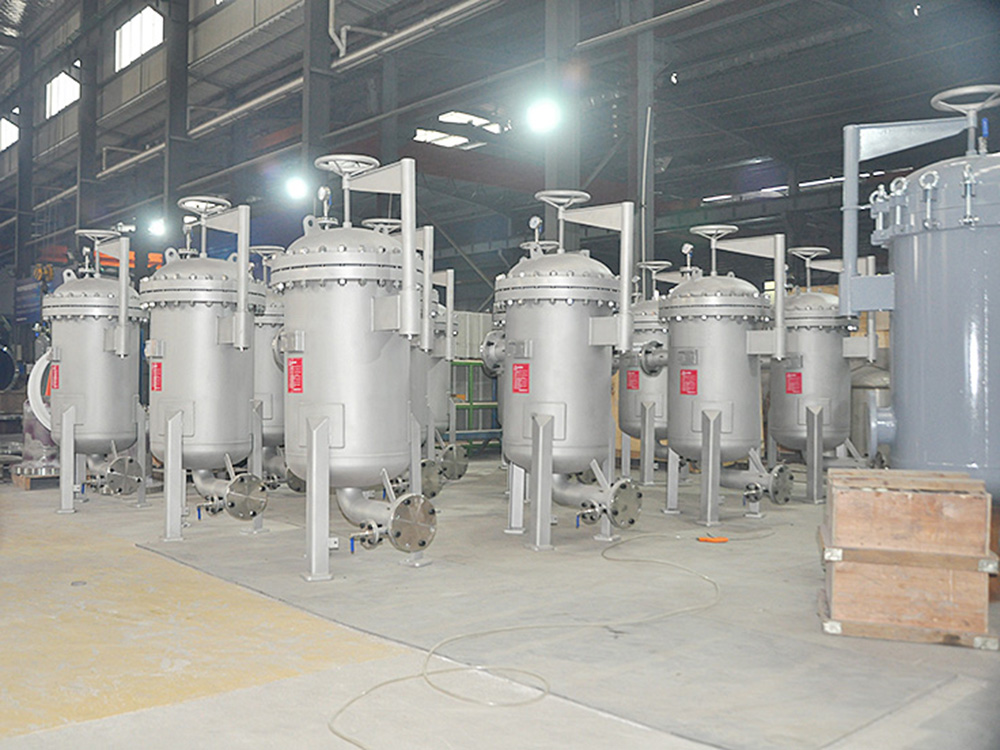

2.多袋式過濾器標準尺寸（適配2-6號濾袋）
型號規格 | 適配濾袋數量 | 筒體直徑×高度 | 進出口口徑 | 理論流量（t/h） | 結構形式 |
STL-Φ400×810×2袋 | 2袋（2號） | φ400×1000 | DN65（2.5寸） | 15-30 | 法蘭式 |
STL-Φ450×430×3袋（法蘭） | 3袋（1號） | φ450×520 | DN65（2.5寸） | 15-30 | 法蘭式 |
STL-Φ450×810×3袋（法蘭） | 3袋（2號） | φ450×1000 | DN65（2.5寸） | 30-60 | 法蘭式 |
STL-Φ500×410×4袋 | 4袋（1號） | φ500×520 | DN80 | 50-70 | 法蘭式 |
STL-Φ500×810×4袋 | 4袋（2號） | φ500×1000 | DN80 | 110-130 | 法蘭式 |
STL-Φ600×810×6袋（搖臂） | 6袋（2號） | φ600×1000 | DN100 | 150-180 | 搖臂式 |
關鍵說明
尺寸匹配原則：殼體內徑需比濾袋直徑大5-10mm，確保濾袋安裝順暢且留有膨脹空間；殼體高度需覆蓋濾袋長度+密封口高度，避免濾袋折疊影響過濾面積。
接口標準化：進出口口徑遵循DN32~DN100通用規格，可直接對接工業管道系統，減少安裝改造成本。
耐壓耐溫設計：水天藍標準殼體工作壓力≤0.6MPa，工作溫度≤120℃，特殊工況可定制加厚殼體（壁厚≥3mm），提升耐壓與耐腐蝕能力。
三、選型核心：尺寸選擇的四大關鍵原則
選擇袋式過濾器標準尺寸時，需結合工況需求、系統參數、安裝條件綜合考量，避免因尺寸不匹配導致過濾效率低下、設備故障等問題。
水天藍總結四大選型原則
1.按處理流量選型
這是尺寸選擇的核心依據。小流量場景（≤20t/h）優先選擇單袋式過濾器（適配1-3號濾袋）；中流量場景（20-80t/h）選擇2-3袋式過濾器；大流量場景（≥80t/h）選擇4-6袋式多袋過濾器，通過增加濾袋數量提升總過濾面積，滿足連續凈化需求。
2.按介質特性選型
不同流體的粘度、雜質含量、耐溫耐酸堿要求不同，需匹配對應尺寸的濾袋與殼體：
清水、循環水等低粘度介質：選擇1-2號濾袋+單袋/2袋式殼體，兼顧流量與成本；
高粘度介質（如涂料、油墨、食用油）：選擇5號濾袋+大直徑單袋式殼體，增大過濾面積，降低流速，避免濾袋堵塞；
強酸強堿、高溫介質：選擇PTFE、PPS材質濾袋，搭配加厚不銹鋼殼體，確保尺寸穩定性與耐腐蝕性。
3.按安裝空間選型
若現場安裝空間有限，優先選擇緊湊型尺寸：
小空間場景：選用φ219×410mm單袋式過濾器，高度≤600mm，適配設備間、小型泵房；
大空間場景：可選擇φ500×810×4袋式或搖臂式多袋過濾器，提升處理能力的同時，預留維護空間。
4.按系統接口選型
過濾器進出口口徑需與管道系統一致，避免變徑增加阻力。水天藍標準尺寸涵蓋DN32~DN100全口徑，可根據管道規格精準匹配，確保流體順暢通過，減少能耗。
四、水天藍：標準尺寸+定制化服務雙保障
作為專注工業水處理過濾設備的專業廠家，水天藍的袋式過濾器標準尺寸體系嚴格遵循相關行業標準，同時結合多年項目經驗優化尺寸參數，確保產品兼容性與實用性。
1.標準尺寸產品優勢
全規格覆蓋：從1號到5號濾袋，從單袋到6袋式殼體，滿足90%以上的工業水處理場景；
品質可靠：采用食品級不銹鋼材質，精密焊接工藝，尺寸公差控制嚴格，確保長期穩定運行；
交付快捷：標準尺寸產品備有庫存，可實現72小時內快速發貨，縮短項目周期。
2.非標定制服務能力
針對特殊工況，水天藍提供按需定制服務，突破標準尺寸限制：
超大尺寸定制：可生產φ800×1500mm以上超大殼體，適配10袋以上濾袋，滿足大型污水處理廠、化工園區大流量?jì)艋枨螅?/span>
特殊結構定制：根據安裝場景設計頂入式、側入式、帶支架等特殊結構，優化空間利用率；
精準參數定制：結合介質特性定制濾袋直徑、長度、圈口尺寸，以及殼體壁厚、接口規格，實現精準過濾。
3.全流程技術支持
水天藍配備專業技術團隊，提供從選型咨詢、尺寸匹配到安裝調試的全流程服務：
免費選型指導：根據用戶提供的處理流量、介質特性、安裝空間等參數，精準推薦最優尺寸方案；
現場勘測適配：針對復雜項目，提供有償上門勘測服務，優化尺寸與安裝方案，避免尺寸偏差；
售后技術支持：提供安裝圖紙、操作手冊，協助現場安裝與調試，確保設備高效運行。
袋式過濾器的標準尺寸體系是保障設備適配性、過濾效率與安裝便利性的核心，濾袋尺寸決定過濾能力，殼體尺寸決定適配場景。水天藍憑借完善的標準尺寸體系、嚴格的品質管控與專業的定制化服務，可滿足工業水處理、化工、食品飲料等多領域的過濾需求。
若你需要根據具體工況選擇合適的袋式過濾器標準尺寸，或了解水天藍定制化產品的詳細參數，可隨時聯系水天藍技術團隊，獲取一對一精準選型方案，助力提升流體凈化效率、降低運行成本。
