碳鋼過濾器作為工業水處理、市政供水、循環水系統中的核心預處理設備，其安裝方式直接影響過濾效率、運行穩定性與后期維護便捷性。選型階段科學確定安裝方式，需結合工況條件、設備結構、系統布局及維護需求綜合判斷，避免因安裝不當導致壓降過大、濾料堵塞、設備滲漏等問題。本文將為您詳細介紹碳鋼過濾器的安裝方式相關內容。

一、依據工況與介質特性定基礎安裝方向

1. 介質類型與流向

碳鋼過濾器適配自來水、地下水、循環冷卻水等弱腐蝕性介質，安裝方向優先遵循流體流向與設備箭頭標識一致。液體介質常規推薦水平安裝，濾網或濾料腔朝下，便于雜質沉積與排污，適配 Y 型、籃式、多介質碳鋼過濾器。若介質為氣體或蒸汽，可垂直安裝，但需在底部設置疏水閥，排出凝結水。對于介質自上而下流動的垂直管道，可選用立式碳鋼過濾器，減少空間占用。

2. 壓力與溫度工況

系統壓力 0.4-0.6MPa 為常規工況，過濾器公稱壓力需不低于系統最高壓力。高壓系統（不低于1.0MPa）優先水平安裝，搭配法蘭連接與加強型支座，分散罐體受力。溫度 5-60℃的常規介質，水平、垂直安裝均可；超 60℃的高溫介質，水平安裝更利于散熱，避免垂直安裝時熱應力集中導致罐體變形。

二、按設備結構與流量選立式 / 臥式安裝-碳鋼過濾器

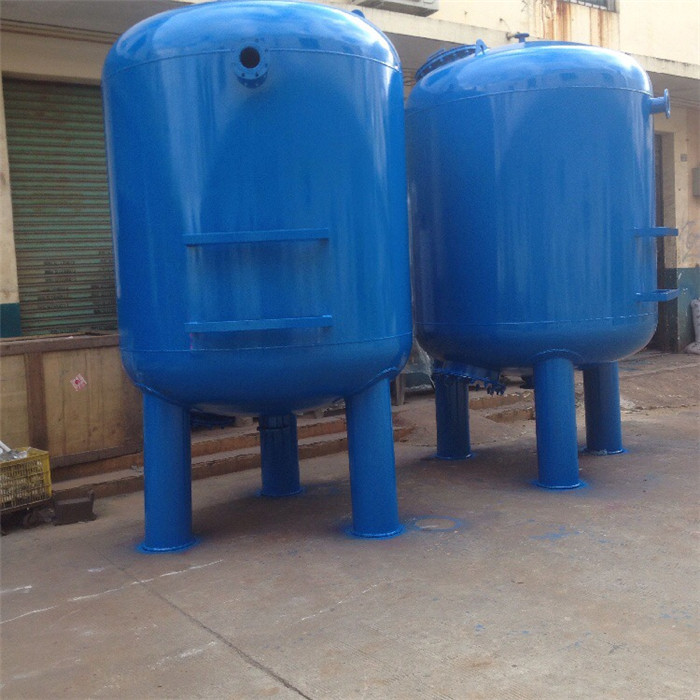

1. 立式安裝（適配中小流量）

立式碳鋼過濾器直徑 Φ400-Φ1000mm，處理流量 1-20m3/h，占地小、安裝便捷，適合空間緊湊的場景。選型要點：流量不高過10T/h 選立式，進出口法蘭水平對接管道，底部設地腳螺栓固定，基礎高出地面 100-150mm。立式安裝需預留頂部維護空間，便于打開上蓋更換濾料、清洗濾網。

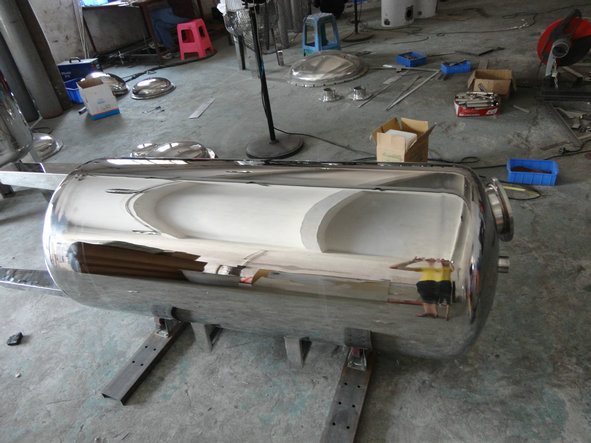

2. 臥式安裝（適配大流量場景）

流量不低于20T/h 的大型系統，優先選臥式碳鋼過濾器，罐體橫置，處理量大、流態穩定、壓降均勻。選型時需確認安裝場地長度，臥式罐體長度 1.8-3.0m，需預留兩端拆卸空間。臥式安裝需設置兩組以上支座，分散罐體重量（不低于100kg 時配吊裝吊鉤），進出口垂直連接管道，排污口朝向排水溝，方便反洗排水。

三、結合系統布局定連接方式與空間配置-碳鋼過濾器

1. 連接方式匹配管道規格

碳鋼過濾器主流為法蘭連接，口徑與管道一致，避免縮徑增大壓降。小型過濾器可選用螺紋連接，成本低、安裝快；大口徑、高壓系統必須法蘭連接，加裝聚四氟乙烯墊片，密封更可靠。關鍵系統需設置旁通管路，配關斷閥門，便于過濾器檢修時不中斷系統運行。

2. 預留維護與操作空間

安裝位置需預留不低于500mm 的維護空間，方便拆卸濾網、更換濾料、操作排污閥。過濾器前后設壓力表，監測壓差判斷堵塞情況，前后直管段滿足前 5-10D、后 2-5D（D 為管徑），保證流態穩定。排污管長度不高過5m，避免背壓影響排污效果，排污口朝向安全區域，防止介質飛濺。

四、碳鋼過濾器選型特殊場景的安裝方式調整

1. 反沖洗碳鋼過濾器

全自動反沖洗碳鋼過濾器可立式、臥式靈活安裝，需靠近電源（三相 380V），適配 PLC 自動控制。選型時確認反洗流量為正常流量的 1.5 倍，安裝時預留反洗排水通道，水平安裝更利于反洗均勻。

2. 防腐型碳鋼過濾器

處理含酸堿、高氯離子廢水時，選襯膠 / 環氧防腐碳鋼過濾器，垂直安裝需避免底部積液腐蝕，水平安裝時排污口完全排空，減少介質殘留。

五、碳鋼過濾器安裝方式確定的核心選型總結

碳鋼過濾器安裝方式選型遵循 “流量定結構、工況定方向、布局定空間” 原則：中小流量、空間有限選立式水平安裝；大流量、長周期運行選臥式；高壓高溫優先水平安裝；關鍵系統加旁通與維護空間。選型時同步確認連接方式、支座設計、儀表配置，確保安裝方式與工況、系統、維護需求完全匹配，保障過濾器長期高效穩定運行。如果您還想了解更多碳鋼過濾器的安裝方式相關內容，歡迎持續關注水天藍，我們將為您帶來更多專業水處理設備知識！
